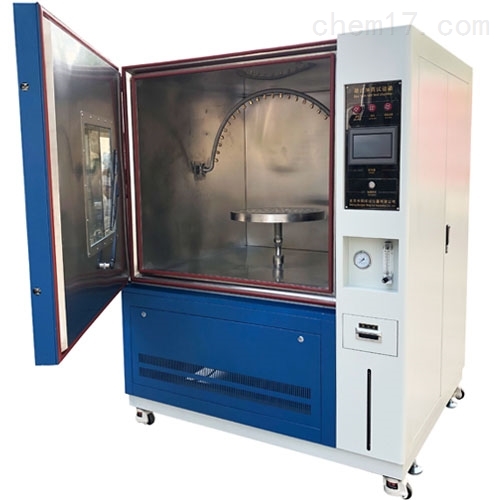

LY-500小型箱式淋雨試驗箱

本設備人工模擬淋雨試驗，不包括有強風速的降雨，不考慮試驗樣品的溫度與雨水溫度的溫度差作用所引起的大量進水。
本設備可以為科研、產品開發和質量控制提供相應的環境模擬和加速試驗。設備的性能指標均達到國家標準GB 4208—2008 、GB/T 4942—93、 GB/T 2423.38－－2005、GB/T 10485－－2007中規定的要求。

產品介紹：本產品嚴格按照IP防護等級IPX3/IPX4設計制造，主要用于外部照明和信號裝置及汽車燈具外殼防護試驗檢測,更適用以自然條件為基礎所進行的人工淋雨試驗，不帶有強風速的降雨,不考慮試件的高溫及雨水溫度溫差所引起的大量進水燈具外殼防護等級測試。

本產品嚴格按外殼防護IP等級GB/T10485-2007、GB/T4208-2008、GB/T12480-90、GB/T2423.38-2005、GB/T4942.1-2006、GB/T4942.2-1993、GB7001等相關標準設計制造；

一、產品技術參數

產品型號	LY-500
內形尺寸D×W×Hmm	800×800×800
外形尺寸D×W×Hmm	880×1080×1560
噴水環半徑	200mm
開孔數與水流量	參考下表
水管直徑	φ16mm
噴孔直徑	φ0.4mm
孔徑間距	50mm
擺管擺幅	±45°、±60°、±90°、±180°（理論數值）
試驗臺轉速	1－－3 r /min可調
樣品架承重	50kg
試驗臺面尺寸	ø300㎜
控制系統	大屏幕觸摸程序控制器來完成對整個系統時間及順序控制
箱體材質	不銹鋼板發紋處理,內膽材料采用不銹鋼光板
可視玻璃門	便于觀測試驗箱體內被測試樣狀況
試驗箱底部	高品質可固定式PU活動輪,方便用戶搬移
樣品臺	箱內中心位置設計可調轉速的樣品臺
安全保護	漏電、短路、電機過熱
電源要求	AC220（±10%）V/50HZ三相五線制

LY-500小型箱式淋雨試驗箱

二、箱體設計：
1、本設備設計安裝一套直徑400㎜的擺管，擺管由不銹鋼管彎制，可以作±180度往返擺動，同時將控制在一定流量和壓力的水通過擺管上的噴嘴噴出，對試驗樣品進行水試驗。
2、擺管擺動的傳動裝置設計合理，制作精密，維護方便。轉動頻率由變頻器自動控制，角度可以調整，操作簡單。樣品架轉臺采用手動式升降裝置，設計載重50公斤，并且可以水平方向360度旋轉，轉速由變頻器自動控制，可以調整。整臺設備設計合理，經久耐用。設備在符合國家標準的前提下，各方面性能都穩定的基礎上更具備實用性和便于控制。
3、設備配備了一套相當容量的貯水設備以供應試驗所需擺管噴水之用。吸水電機將水箱中的水壓入管道，通過調節泄壓水閥，保持規定的流量和壓力從擺管的噴嘴噴出。如果試驗用水可以部分采用循環使用，那么經噴嘴噴出的水經過過濾之后可以回到貯水箱中重復使用。如果試驗用水不可以循環使用，實驗室必須考慮排水，使試驗用水迅速排放，以不積水為佳。
4、設備使用條件：環境溫度：5℃～＋28℃ 環境濕度：≤85%R.H

服務承諾：免費送貨上門,在對該設備安裝調試結束后,在用戶現場對相關技術人員免費做相應的操作培訓,人數不限。
